Programmierbare Bidirektionale DC-Netzgeräte

Technische Daten:

Leistungen:

5kW, 10kW, 15kW oder 30kW, erweiterbar bis 2 MW
Spannungen:

0-60 V bis 0-2000 V

Ströme:

0-40 A bis 0-1000 A pro Gerät (Systeme bis 5000 A)


Wichtigste Eigenschaften:

  • Bidirektional - Last und Netzgeräte in Einem
  • Energie-Rückspeisung mit hohem Wirkungsgrad
  • Echte Batterie- und Brennstoffzellen-Simulation
    (Li-Ion, Lead-Acid), EA-BS Software
  • Primärgetaktet mit Autoranging-Ausgang
  • Schutzfunktionen (OVP, OCP, OPP, OTP)
  • Intuitives TFT-Touch-Panel
  • Fernfühleingang mit automatischer Erkennung
  • Galvanisch getrennte Schnittstellen
    (Analog, USB,     Ethernet) serienmäßig
  • Integrierter Funktionsgenerator
  • Photovoltaik-Quellen-Simulation, Batterietest
  • MPP-Tracking -Simulation
  • Optionale, digitale Schnittstellenmodule
  • SCPI-Befehlssprache, ModBus RTU
  • LabVIEW Unterstützung durch VI-Paket




Gerätetypen und Serien

Serie Spannung Strom

Leistung

(Autoranging)

Interfaces Features

Datenblatt

Download

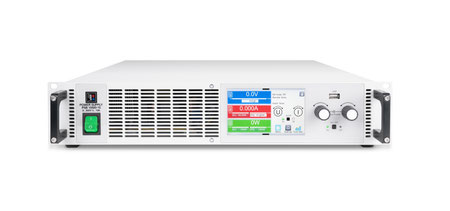

PSB 10000 2U*

0-10V

bis

0-1500V

±0-6A

bis



±0-120A

600 W - 3 kW

Ethernet/USB/Analog/

Plug&Play Slot

für zus. Schnittstellen

U  I  P  R

TFT-T  FG

BATT  PV  FC

pdf

PSB 10000 3U*

0-10V

bis

0-2000V

±0-20A

bis



±0-510A

5-15 kW

Ethernet/USB/Analog/

Plug&Play Slot

für zus. Schnittstellen

U  I  P  R

TFT-T  FG

BATT  PV  FC

pdf

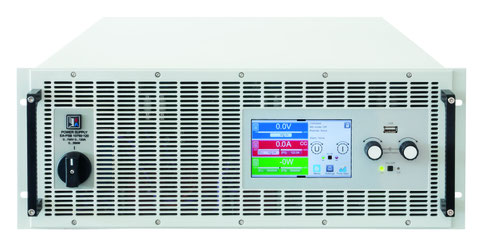

PSB 10000 4U*

0-60V

bis

0-2000V

±0-40A

bis

±0-1000A

30 kW

Ethernet/USB/Analog/

Plug&Play Slot

für zus. Schnittstellen

U  I  P  R

TFT-T  FG

BATT  PV  FC

pdf

*) Geräte-Modelle der einzelnen Serien sind aufgelistet in den Tabellen unten.

Angebotsanfrage

Modelle Serie PSB 10000 bidirektional (600 W - 3 kW)

Modell Spannung Strom Leistung Datenblatt
PSB 10010-60 2U 0-10 V 0-60 A 600 W pdf
 PSB 10060-60 2U 0...60 V 0...60 A 1500 W pdf
PSB 10080-60 2U 0...80 V 0...60A 1500 W pdf
PSB 10200-25 2U 0...200 V 0...25 A 1500 W pdf
PSB 10360-15 2U 0...360 V 0...15 A 1500 W pdf
PSB 10500-10 2U 0...500 V 0...10 A 1500 W pdf
PSB 10750-06 2U 0...750 V 0...6 A 1500 W pdf
PSB 10010-120 2U 0-10 V 0-120 A 1200 W pdf
PSB 10060-120 2U 0...60 V 0...120 A 3000 W pdf
PSB 10080-120 2U 0...80 V 0...120 A 3000 W pdf
PSB 10200-50 2U 0...200 V 0...50 A 3000 W pdf
PSB 10360-30 2U 0...360 V 0...30 A 3000 W pdf
PSB 10500-20 2U 0...500 V 0...20 A 3000 W pdf
PSB 10750-12 2U 0...750 V 0...12 A 3000 W pdf
PSB 11000-10 2U 0...1000 V 0...10 A 3000 W pdf
PSB 11500-06 2U 0...1500 V 0...6 A 3000 W pdf


Modelle Serie PSB 10000 bidirektional 4U (30 kW)

Modell Spannung Strom Leistung Datenblatt
PSB 10060-1000 0...60 V 0...1000 A 0...30 kW pdf
PSB 10080-1000 0...80 V 0...1000 A 0...30 kW pdf
PSB 10200-420 0...200 V 0...420 A 0...30 kW pdf
PSB 10360-240 0...240 V 0...240 A 0...30 kW pdf
PSB 10500-180 0...500 V 0...180 A 0...30 kW pdf
PSB 10750-120 0...750 V 0...120 A 0...30 kW pdf
PSB 11000-80 0...1000 V 0...80 A 0...30 kW pdf
PSB 11500-60 0...1500 V 0...60 A 0...30 kW pdf
PSB 12000-40 0...2000 V 0...40 A 0...30 kW pdf

Lizenz Battery Simulation LI-ION

pdf
Lizenz Battery Simulation LEAD-ACID pdf


Modelle Serie PSB 10000 bidirektional 3U (5 kW - 15 kW)

Modell Spannung Strom Leistung Datenblatt
PSB 10010-170 3U 0...10 V 0...170 A 1.7 kW  pdf
PSB 10060-170 3U 0...60 V 0...170 A 5 kW  pdf
PSB 10080-170 3U 0...80 V 0...170 A 5 kW  pdf
PSB 10200-70 3U 0...200 V 0...70 A 5 kW  pdf
PSB 10360-40 3U 0...360 V 0...40 A  5 kW  pdf
PSB 10500-30 3U 0...500 V 0...30 A 5 kW  pdf
PSB 10750-20 3U 0...750 V 0...20 A 5 kW  pdf
PSB 10010-340 3U 0...10 V 0...340 A 3.4 kW  pdf
PSB 10060-340 3U 0...60 V 0...340 A 10 kW  pdf
PSB 10080-340 3U 0...80 V 0...340 A 10 kW  pdf
PSB 10200-140 3U 0...200 V 0...140 A 10 kW  pdf
PSB 10360-80 3U 0...360 V 0...80 A 10 kW  pdf
PSB 10500-60 3U 0...500 V 0...60 A 10 kW  pdf
PSB 10750-40 3U 0...750 V 0...40 A 10 kW  pdf
PSB 11000-30 3U 0...1000 V 0...30 A 10 kW  pdf
PSB 11500-20 3U 0...1500 V 0...20 A 10 kW  pdf
PSB 10010-510 3U 0...10 V 0...510 A 5.1 kW  pdf
PSB 10060-510 3U 0...60 V 0...510 A 15 kW  pdf
PSB 10080-510 3U 0...80 V 0...510 A 15 kW  pdf
PSB 10200-210 3U 0...200 V 0...210 A 15 kW  pdf
PSB10360-120 3U 0...360 V 0...120 A 15 kW  pdf
PSB 10500-90 3U 0...500 V 0...90 A 15 kW  pdf
PSB 10750-60 3U 0...750 V 0...60 A 15 kW  pdf
PSB 11000-40 3U 0...1000 V 0...40 A 15 kW  pdf
PSB 11500-30 3U 0...1500 V 0...30 A 15 kW  pdf
PSI 12000-20 3U 0...2000 V 0...20 A 15 kW  pdf


Serie PSB 10000 in 19" Racks (60 kW, 90 kW, 120 kW)

Modell Spannung Strom Leistung Datenblatt
PSB 10060-2000 0...60 V  0...2000 A 0...60 kW pdf
PSB 10080-2000 0...80 V 0...2000 A 0...60 kW pdf
PSB 10200-840 0...200 V 0...840 A 0...60 kW pdf
PSB 10360-480 0...360 V 0...480 A 0...60 kW pdf
PSB 10500-360 0...500 V 0...360 A 0...60 kW pdf
PSB 10750-240 0...750 V 0...240 A 0...60 kW pdf
PSB 11000-160 0...1000 V 0...160 A 0...60 kW pdf
PSB 11500-120 0...1500 V 0...120 A 0...60 kW pdf
PSB 12000-80 0...2000 V 0...80 A 0...60 kW pdf
PSB 10060-3000 0...60 V 0...3000 A 0...90 kW pdf
PSB 10080-3000 0...80 V 0...3000A 0...90 kW pdf
PSB 10200-1260 0...200 V 0...1260 A 0...90 kW pdf
PSB 10360-720 0...360 V 0...720 0...90 kW pdf
PSB 10500-540 0...500 V 0...540 A 0...90 kW pdf
PSB 10750-360 0...750 V 0...360 A 0...90 kW pdf

PSB 11000-240

0...1000 V 0...240 A 0...90 kW pdf

PSB 11500-180

0...1500 V 0...180 A 0...90 kW pdf

PSB 12000-120

0...2000 V 0...120 A 0...90 kW pdf

PSB 10200-1680

0...200 V 0...1680 A 0...120 kW pdf

PSB 10360-960

0...360 V 0...960 A 0...120 kW pdf

PSB 10500-720

0...500 V 0...720 A 0...120 kW pdf

PSB 10750-480

0...750 V 0...480 A 0...120 kW pdf

PSB 11000-240

0...1000 V 0...240 A 0...120 kW pdf

PSB 11500-180

0...1500 V 0...180 A 0...120 kW pdf

PSB 12000-160

0...2000 V 0...160 A 0...120 kW pdf

Lizenz Battery Simulation LI-ION

pdf

Lizenz Battery Simulation LEAD-ACID

pdf

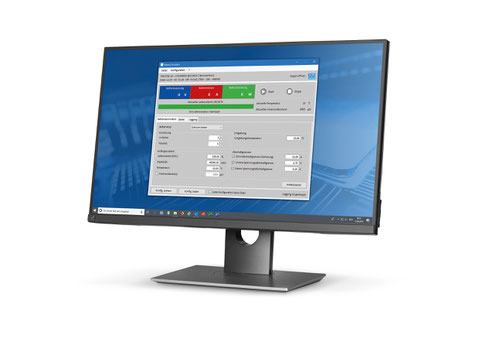

EA Battery Simulator Software simulates Li-Ion and lead batteries.

>> Angebotsanfrage

Systeme und Powerracks

Technische Daten

Nennleistungen:

30 kW, 45 kW, 60 kW, 75 kW, 90 kW, .. bis 2 MW
Nennspannungen:

80 V, 200 V, 360 V, 500 V, 750 V, 1500 V, 2000 V

Ströme:

bis 5000 A

Wichtigste Eigenschaften:

  • Fertig konfektioniert und anschlussfähig
  • Stand-alone nach EN 60950 (IT) oder EN 60204-1 (Maschinen)
  • Funktionsgenerator, PV-, Brennstoffzellen- und  Batteriesimulation
  • USB- und Analogschnittstelle serienmäßig
  • Optionale, digitale Schnittstellenmodule
  • Intuitiv bedienbares HMI über TFT-Touch-Display
  • IVI Driver, DBC files (CAN bus)
  • Sonderausstattung auf Anfrage

Weitere Rack-Lösungen, basierend auf allen Geräten durch volle Master/Slave Modularität,  auf Anfrage.
