Programmierbare Elektronische DC Lasten

konventionell und regenerativ

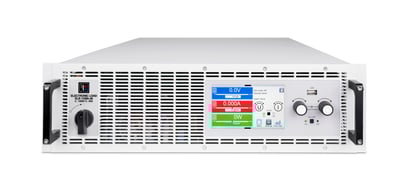

Konventionelle Elektronische DC Lasten

Technische Daten

Leistungen:

1.2 kW bis 14.4 kW, in Schränken erweiterbar bis 72 kW
Eingangsspannungen:

0-80 V bis zu 0-750 V

Eingangsströme:

bis zu 1020 A pro Gerät


Wichtigste Eigenschaften:

  • Konventionelle elektronische DC Lasten
  • FPGA-basierte Regelung
  • Intuitives TFT-Touch-Panel (mehrsprachig)
  • Funktionsgenerator, Benutzerprofile
  • Schutzfunktionen (OVP, OCP, OPP)
  • Betriebsmodi: CV, CC, CP, CR
  • Schnelle Anstiegszeiten 10-90% <50 µs
  • Galvanisch getrennte Schnittstellen
    (USB- und Analogschnittstellen serienmäßig)
  • Modul-Steckplatz für Schnittstellenmodule Profinet,
  •  Profibus, CAN, CANopen, RS232, Ethernet,ModBus TCP
  • Master-Slave-Bus für Parallelschaltung
  • SCPI- und ModBus RTU-Protokoll
  • LavView VIs und Steuerungssoftware (Windows)

Gerätetypen und Serien

Serie EL Höhe Spannung Strom Leistung Besonderheiten

Datenblatt

Download

EA-EL 9000 B 3U/6U* 3/6HE 0-80V bis 0-750V 0-20A bis 0-1020A 1200-9000W

U  I  P  R  TFT-T

FG  BATT DIS

MPPT

pdf
EA-EL 9000 B HP 2U* 2HE 0-80V bis 0-750V 0-10A bis 0-170A 600-2400W

U  I  P  R  TFT-T

FG  BATT DIS

MPPT

 pdf



EA-EL 9000 B 2Q*





2HE





 0-80V bis 0-750V





 0-10A bis 0-170A





 600-2400W





2Q  U  I  P  R





pdf



EA-EL 9000 B 15U/24U* 15/24HE
Schrank 		 0-80V bis 0-750V  0-180A bis 0-3060A  10.8-27kW

U  I  P  R  TFT-T

FG  BATT DIS

MPPT

pdf

*) Geräte-Modelle der einzelnen Serien sind aufgelistet in den Tabellen unten.

Angebotsanfrage

Modelle Serie EL 9000 B HP 2U (600 W - 2400 W)

Modell Spannung Strom Leistung  max.
 		Datenblatt
EL 9080-85 B HP 2U 0...80 V 0...85 A 1200 W pdf
EL 9200-35 B HP 2U 0...200 V 0...35 A 1000 W pdf
EL 9360-20 B HP 2U 0...360 V 0...20 A 900 W pdf
EL 9500-15 B HP 2U 0...500 V 0...15 A  600 W pdf
EL 9750-10 B HP 2U 0...750 V 0...10 A 600 W pdf
EL 9080-170 B HP 2U 0...80 V 0...170 A 2400 W pdf
EL 9200-70 B HP 2U 0...200 V 0...70 A 2000 W pdf
EL 9360-40 B HP 2U 0...360 V 0...40 A 1800 W pdf
EL 9500-30 B HP 2U 0...500 V 0...30 A 1200 W pdf
EL 9750-20 B HP 2U 0...750 V 0...20 A 1200 W pdf


Modelle Serie EL 9000 B 3U/6U (1.2 kW - 9 kW)

Modell Spannung Strom Leistung
 max. 		Datenblatt
EL 9080-170 B 3U 0...80 V 0...170 A 2400 W pdf
EL 9200-70 B 3U 0...200 V 0...70 A 2400 W pdf
EL 9360-40 B 3U 0...360 V 0...40 A 1800 W pdf
EL 9500-30 B 3U 0...500 V 0...30 A 1200 W pdf
EL 9750-20 B 3U 0...750 V 0...20 A 1200 W pdf
EL 9080-340 B 3U 0...80 V 0...340 A 4800 W pdf
EL 9200-140 B 3U 0...200 V 0...140 A 4000 W pdf
EL 9360-80 B 3U 0...360 V 0...80 A 3600 W pdf
EL 9500-60 B 3U 0...500 V 0...60 A 2400 W pdf
EL 9750-40 B 3U 0...750 V 0...40 A 2400 W pdf
EL 9080-510 B 3U 0...80 V 0...510 A 7200 W pdf
EL 9200-210 B 3U 0...200 V 0...210 A 6000 W pdf
EL 9360-120 B 3U 0...360 V 0...120 A 5400 W pdf
EL 9500-90 B 3U 0...500 V 0...90 A 3600 W pdf
EL 9750-60 B 3U 0...750 V 0...60 A 3600 W pdf
EL 9080-1020 B 6U 0...80 V 0...1020 A 14400 W pdf
EL 9200-420 B 6U 0...200 V 0...420 A 12000 W pdf
EL 9360-240 B 6U 0...360 V 0...240 A 10800 W pdf
EL 9500-180 B 6U 0...500 V 0...180 A 7200 W pdf
EL 9750-120 B 6U 0...750 V 0...120 A 7200 W pdf


Modelle Serie EL 9000 B 15U/24U (10.8 kW - 43.2 kW)

Modell Spannung Strom Leistung
  max. 		Datenblatt
EL 9080-1530 B 15U 0...80 V 0...1530 A 21.6 kW pdf
EL 9200-630 B 15U 0...200 V 0...630 A 18 kW pdf
EL 9360-360 B 15U 0...360 V 0...360 A 16.2 kW pdf
EL 9500-270 B 15U 0...500 V 0...270 A 10.8 kW pdf
EL 9750-180 B 15U 0...750 V 0...180 A 10.8 kW pdf
EL 9080-2040 B 24U 0...80 V 0...2040 A 28.8 kW pdf
EL 9200.840 B 24U 0...200 V 0...840 A 24 kW pdf
EL 9360-480 B 24U 0...360 V 0...480 A 21.6 kW pdf
EL 9500-360 B 24U 0...500 V 0...360 A 14.4 kW pdf
EL 9750-240 B 24U 0...750 V 0...240 A 14.4 kW pdf
EL 9080-2550 B 24U 0...80 V 0...2550 V 36 kW pdf
EL 9200-1050 B 24U 0...200 V 0...1050 A 30 kW pdf
EL 9360-600 B 24U 0...360 V 0...600 A 27 kW pdf
EL 9500-450 B 24U 0...500 V 0...450 A 18 kW pdf
EL 9750-300 B 24U 0...750 V 0...300 A 18 kW pdf
EL 9080-3060 B 24U 0...80 V 0...3060 A 43.2 kW pdf
EL 9200-1260 B 24U 0...200 V 0...1260 A 36 kW pdf
EL 9360-720 B 24U 0...360 V 0...720 A 32.4 kW pdf
EL 9500-540 B 24U 0...500 V 0...540 A 21.6 kW pdf
EL 9750-360 B 24U 0...750 V 0...360 A 21.6 kW pdf


>> Angebotsanfrage

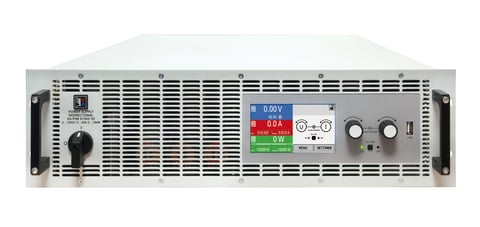

Regenerative Elektronische DC Lasten

Technische Daten

Eingangsleistungen:

ab 3.3 kW bis 30 kW pro Gerät, erweiterbar auf 2 MW
Eingangsspannungen:

0-80 V bis 0-2000V

Eingangsströme:

0-20 A bis 0-1000 A pro Gerät (Systeme bis 5000 A)


Wichtigste Eigenschaften:

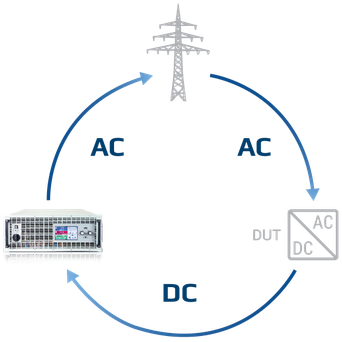

  • Netzrückspeisung der aufgenommenen DC-Leistung
  • FPGA-basierte, digitale Regelung
  • Intuitives TFT-Touch-Panel (mehrsprachig)
  • Funktionsgenerator, Benutzerprofile
  • Galvanisch getrennte Schnittstellen (analog, USB)
  • Extra USB-Power auf der Vorderseite für USB-Sticks
  • Optionale, digitale, steckbare Schnittstellenmodule, alternativ fest installierter IEEE/GPIB-Port
  • Master-Slave-Bus für Parallelschaltung
  • SCPI- und ModBus RTU-Protokoll
  • LavView VIs und Steuerungssoftware (Windows)
  • Optionaler NA-Schutz

Gerätetypen und Serien

Serie ELR Höhe Spannung Strom Leistung Interfaces Besonderheiten

Datenblatt

Download

EA-ELR 10000 2U*
 		2HE 0-80V bis 0-1500V 0-6A bis 0-120A 1.5-3 kW

Ethernet/USB/Analog/

Plug&Play-Slot

für zus. Schnittstellen

U  I  P  R

 TFT-T  FG

BATT DIS   MPPT

pdf
EA-ELR 9000 HP* 3HE 0-80V bis 0-1500V 0-22A bis 0-510A 5-15 kW

USB/Analog/

Plug&Play-Slot

für zus. Schnittstellen

U  I  P  R

 TFT-T  FG

BATT DIS   MPPT

pdf
 EA-ELR 10000 3U* 3HE 0-80V bis 0-2000V 0-20A bis 0-510A 5-15 kW

Ethernet/USB/Analog/

Plug&Play-Slot

für zus. Schnittstellen

U  I  P  R

 TFT-T  FG

BATT DIS   MPPT

pdf
EA-ELR 10000 4U* 4HE 0-80V bis 0-2000V 0-40A bis 0-1000A 30 kW

USB/Analog/

Plug&Play-Slot

für zus. Schnittstellen

U  I  P  R

 TFT-T  FG

BATT DIS   MPPT

pdf

*) Geräte-Modelle der einzelnen Serien sind aufgelistet in den Tabellen unten.

Angebotsanfrage

Modelle Serie ELR 10000 2U (1.5 kW - 3 kW)

Modell

Spannung

[V]

Strom

[A]

Leistung
max. [kW] 		Wieder-
stand [Ω]

Daten-

blatt

ELR 10080-60 0...80 0...60 1.5 0.04...80 pdf
ELR 10200-25 0...200 0...25 1.5 0.25...500 pdf
ELR 10360-15 0...360 0...15 1.5 0.8...1600 pdf
ELR 10500-10 0...500 0...10 1.5 2...3000 pdf
ELR 10750-06 0...750 0...06 1.5 4...6000 pdf
ELR 10080-120 0...80 0...120 3 0.02...40 pdf
ELR 10200-50 0...200 0...50 3 0.1...250 pdf
ELR 10360-30 0...360 0...30 3 0.4...800 pdf
ELR 10500-20 0...500 0...20 3 1...1500 pdf
ELR 10750-12 0...750 0...12 3 2...3000 pdf
ELR 11000-10 0...1000 0...10 3 3...6000 pdf
ELR 11500-06 0...1500 0...6 3 8...6000 pdf


Modelle Serie ELR 10000 3U (5 kW - 15 kW)

Modell

Spannung

[V]

Strom

[A]

Leistung
max. [kW] 		Wieder-
stand [Ω]

Daten-

blatt

ELR 10080-170 0...80 0...170 5 0.016...26 pdf
ELR 10200-70 0...200 0...70 5 0.1...160 pdf
ELR 10360-40 0...360 0...40 5 0.3...520 pdf
ELR 10500-30 0...500 0...30 5 0.6...1000 pdf
ELR 10750-20 0...750 0...20 5 1.2...2200 pdf
ELR 10080-340 0...80 0...340 10 0.008...13 pdf
ELR 10200-140 0...200 0...140 10 0.05...80 pdf
ELR 10360-80 0...360 0...80 10 0.15...260 pdf
ELR 10500-60 0...500 0...60 10 0.3...500 pdf
ELR 10750-40 0...750 0...40 10 0.6...1100 pdf
ELR 11000-30 0...1000 0...30 10 1.2...2000 pdf
ELR 11500-20 0...1500 0...20 10 2.6...4500 pdf
ELR 10080-510 0...80 0...510 15 0.02...25 pdf
ELR 10200-210 0...200 0...210 15 0.033...50 pdf
ELR 10360-120 0...360 0...120 15 0.1...180 pdf
ELR 10500-90 0...500 0...90 15 0.16...340 pdf
ELR 10750-60 0...750 0...60 15 0.4...740 pdf
ELR 11000-40 0...1000 0...40 15 0.8...1300 pdf
ELR 11500-30 0...1500 0...30 15 2.5...3000 pdf
ELR 12000-20 0...2000 0...20 15 3.5...5300 pdf


Modelle Serie ELR 9000 HP 3U (5 kW - 15 kW)

Modell

Spannung

[V]

Strom

[A]

Leistung
max. [kW] 		Wieder-
stand [Ω]

Daten-

blatt

ELR 9080-170 HP 0...80 0...170 5 0.02...25 pdf
ELR 9200-70 HP 0...200 0...70 5 0.1...150 pdf
ELR 9360-40 HP 0...360 0...40 5 0.3...520 pdf
ELR 9500-30 HP 0...500 0...30 5 0.5...1000 pdf
ELR 9750-20 HP 0...750 0...20 5 1.2...2200 pdf
ELR 9080-340 HP 0...80 0...340 10 0.01...13 pdf
ELR 9200-140 HP 0...200 0...140 10 0.05...75 pdf
ELR 9360-80 HP 0...360 0...80 10 0.15...260 pdf
ELR 9500-60 HP 0...500 0...60 10 0.25...500 pdf
ELR 9750-40 HP 0...750 0...40 10 0.6...1100 pdf
ELR 9080-510 HP 0...80 0...510 15 0.006...10 pdf
ELR 9200-210 HP 0...200 0...210 15 0.033...50 pdf
ELR 9360-120 HP 0...360 0...120 15 0.1...180 pdf
ELR 9500-90 HP 0...500 0...90 15 0.16...340 pdf
ELR 9750-60 HP 0...750 0...60 15 0.4...740 pdf
ELR 91000-40 HP 0...1000 0...40 15 0.8...1300 pdf
ELR 91500-30 HP 0...1500 0...30 15 2.5...3000 pdf


Modelle Serie ELR 10000 4U (30 kW)

Modell

Spannung

[V]

Strom

[A]

Leistung
max. [kW] 		Wieder-
stand [Ω]

Daten-

blatt

ELR 10060-1000 0...60 0...1000 30 0.003...5 pdf
ELR 10080-1000 0...80 0...1000 30 0.003...5 pdf
ELR 10200-420 0...200 0...420 30 0.0165...25 pdf
ELR 10360-240 0...360 0...240 30 0.05...90 pdf

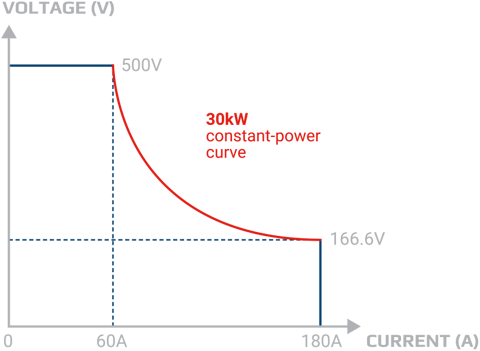

ELR 10500-180 0...500 0...180 30 0.08...170 pdf
ELR 10750-120 0...750 0...120 30 0.2...370 pdf
ELR 11000-80 0...1000 0...80 30 0.4...650 pdf
ELR 11500-60 0...1500 0...60 30 0.8...1500 pdf
ELR 12000-40 0...2000 0...40 30 1.7...2700 pdf

>> Angebotsanfrage
