Programmierbare Hochleistungs-DC-Netzgeräte

Wichtigste Eigenschaften:

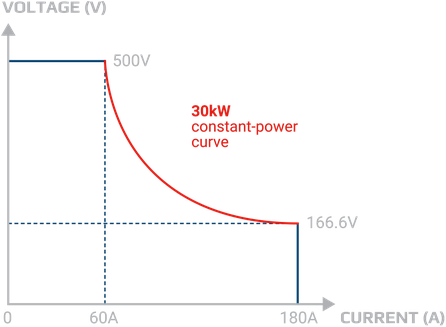

  • Primärgetaktet mit Autoranging-Ausgang
  • Schutzfunktionen (OVP, OCP, OPP, OTP)
  • Intuitives TFT-Touch-Panel
  • Fernfühleingang mit automatischer Erkennung
  • Galvanisch getrennte Schnittstellen (Analog, USB,
    Ethernet serienmäßig)
  • Integrierter Funktionsgenerator
  • Photovoltaik-Quellen-Simulation
  • Innenwiderstandsregelung
  • Optionale, digitale, steckbare Schnittstellenmodule
  • SCPI- und ModBus RTU-Befehlsprache



 Technische Daten:

Leistungen:

1.0 kW bis 2 MW
Spannungen:

0-40 Vdc bis 0-2000 Vdc

Ströme:

0-6 A bis 0-1000 A (Systeme bis 5000 A)




Gerätetypen und Serien

Serie Höhe Spannung Strom

Leistung

(Autoranging)

Interfaces Besonderheiten

Datenblatt

Download

 EA-PS 9000 1U* 1HE 0-80V bis 0-750V 0-64 bis 0-100A

1.5-3 kW

 USB/Analog/LAN/

altern. USB/Analog/GPIB

U  I  P

pdf
EA-PS 9000 2U* 2HE 0-40V bis 0-750V 0-6A bis 0-120A 1-3 kW

USB/Analog/LAN/

altern. USB/Analog/GPIB

U  I  P  TFT

pdf
EA-PSI 9000 2U* 2HE 0-40V bis 0-750V 0-6A bis 0-120A 1-3 kW

USB/Analog/Plug&Play
Slot für zus. Schnittstellen

U  I  P  R

TFT-T  FG  PV  FC

pdf
EA-PS 9000 3U* 3HE 0-40V bis 0-1500V 0-20A bis 0-510A 3.3-15 kW

USB/Analog/LAN/

altern. USB/Analog/GPIB

U  I  P  TFT

pdf

EA-PSI 9000 3U*

3HE 0-40V bis 0-1500V 0-20A bis 0-510A 3.3-15 kW

USB/Analog/Plug&Play
Slot für zus. Schnittstellen

U  I  P  R

TFT-T  FG  PV  FC

pdf

EA-PSI 9000 15/24U WR*

15/24U

Schrank

0-40V bis 0-1500V 0-90A bis 0-3060A 30-90 kW

USB/Analog/Plug&Play
Slot für zus. Schnittstellen

U  I  P  R

TFT-T  FG  PV  FC

pdf
EA-PSI10000 4U* 4HE 0-60V bis 0-1500V 0-40A bis 0-1000A 30 kW

USB/Analog/Plug&Play
Slot für zus. Schnittstellen

U  I  P  R

TFT-T  FG  PV  FC

pdf

*) Geräte-Modelle der einzelnen Serien sind aufgelistet in den Tabellen unten.

>> Angebotsanfrage

Modelle Serie PS 9000 1U (1500W - 3000W)

Modell Spannung Strom Leistung Datenblatt
PS 9080-50 1U 0...80 V 0...50 A 1500 W pdf
PS 9200-25 1U 0...200 V 0...25 A 1500 W pdf
PS 9360-15 1U 0...360 V 0...15 A 1500 W pdf
PS 9500-10 1U 0...500 V 0...10 A 1500 W pdf
PS 9750-6 1U 0...750 V 0...5 A 1500 W

pdf

PS 9080-100 1U 0...80 V 0...100 A 3000 W

pdf

PS 9200-50 1U 0...200 V 0...50 A 3000 W pdf
PS 9360-30 1U 0...360 V 0...30 A 3000 W pdf
PS 9500-20 1U 0...500 V 0...20 A 3000 W pdf
PS 9750-12 1U 0...750 V 0...12 A 3000 W pdf


Modelle Serie PS 9000 2U (1000W - 3000W)

Modell Spannung Strom Leistung Datenblatt
PS 9040-40 2U 0...40 V 0...40 A 1000 W pdf
PS 9080-40 2U 0...80 V 0...40 A 1000 W pdf
PS 9200-15 2U 0...200 V 0...15 A 1000 W pdf
PS 9360-10 2U 0...360 V 0...10 A 1000 W pdf
PS 9500-06 2U 0...500 V 0...6 A 1000 W pdf
PS 9750-04 2U 0...750 V 0...4 A 1000 W pdf
PS 9040-60 2U 0...40 V 0...60 A 1500 W pdf
PS 9080-60 2U 0...80 V 0...60 A 1500 W pdf
PS 9200-25 2U 0...200 V 0...25 A 1500 W pdf
PS 9360-15 2U 0...360 V 0...15 A 1500 W pdf
PS 9500-10 2U 0...500 V 0...10 A 1500 W pdf
PS 9750-06 2U 0...750 V 0...6 A 1500 W pdf
PS 9040-120 2U 0...40 V 0...120 A 3000 W pdf
PS 9080-120 2U 0...80 V 0...120 A 3000 W pdf
PS 9200-50 2U 0...200 V 0...50 A 3000 W pdf
PS 9360-30 2U 0...360 V 0...30 A 3000 W pdf
PS 9500-20 2U 0...500 V 0...20 A 3000 W pdf
PS 9750-12 2U 0...750 V 0...12 A 3000 W pdf

Modelle Serie PSI 9000 2U (1000W - 3000W)

Modell Spannung Strom Leistung Datenblatt
PSI 9080-40 2U 0...80 V 0...40 A 1000 W pdf
PSI 9200-15 2U 0...200 V 0...15 A 1000 W pdf
PSI 9360-10 2U 0...360 V 0...10 A 1000 W pdf
PSI 9500-06 2U 0...500 V 0...6 A 1000 W pdf
PSI 9750-04 2U 0...750 V 0...4 A 1000 W pdf
PSI 9080-60 2U 0...80 V 0...60 A 1500 W pdf
PSI 9200-25 2U 0...200 V 0...25 A 1500 W pdf
PSI 9360-15 2U 0...360 V 0...15 A 1500 W pdf
PSI 9500-10 2U 0...500 V 0...10 A 1500 W pdf
PSI 9750-06 2U 0...750 V 0...6 A 1500 W pdf
PSI 9080-120 2U 0...80 V 0...120 A 3000 W pdf
PSI 9200-50 2U 0...200 V 0...50 A 3000 W pdf
PSI 9360-30 2U 0...360 V 0...30 A 3000 W pdf
PSI 9500-20 2U 0...500 V 0...20 A 3000 W pdf
PSI 9750-12 2U 0...750 V 0...12 A 3000 W pdf

Modelle Serie PS 9000 3U (3.3kW - 15kW)

Modell Spannung Strom Leistung Datenblatt
PS 9040-170 3U 0...40 V 0...170 A 3.3 kW pdf
PS 9080-170 3U 0...80 V 0...170 A 5 kW pdf
PS 9200-70 3U 0...200 V 0...70 A 5 kW pdf
PS 9360-40 3U 0...360 V 0...40 A 5 kW pdf
PS 9500-30 3U 0...500 V 0...30 A 5 kW pdf
PS 9750-20 3U 0...750 V 0...20 A 5 kW pdf
PS 9040-340 3U 0...40 V 0...340 A 6.6 kW pdf
PS 9040-510 3U 0...40 V 0...510 A 10 kW pdf
PS 9080-340 3U 0...80 V 0...340 A 10 kW pdf
PS 9200-140 3U 0...200 V 0...140 A 10 kW pdf
PS 9360-80 3U 0...360 V 0...80 A 10 kW pdf
PS 9500-60 3U 0...500 V 0...60 A 10 kW pdf
PS 9750-40 3U 0...750 V 0...40 A 10 kW pdf
PS 91000-30 3U 0...1000 V 0...30 A 10 kW pdf
PS 9080-510 3U 0...80 V 0...120 A 15 kW pdf
PS 9200-210 3U 0...200 V 0...210 A 15 kW pdf
PS 9360-120 3U 0...360 V 0...120 A 15 kW pdf
PS 9500-90 3U 0...500 V 0...90 A 15 kW pdf
PS 9750-60 3U 0...750 V 0...60 A 15 kW pdf
PS 91500-30 3U 0...1500 V 0...30 A 15 kW pdf



Modelle Serie PSI 9000 3U (3.3kW - 15kW)

Modell Spannung Strom Leistung Datenblatt
PSI 9040-170 3U 0...40 V 0...170 A 3.3 kW pdf
PSI 9080-170 3U 0...80 V 0...170 A 5 kW pdf
PSI 9200-70 3U 0...200 V 0...70 A 5 kW pdf
PSI 9360-40 3U 0...360 V 0...40 A 5 kW pdf
PSI 9500-30 3U 0...500 V 0...30 A 5 kW pdf
PSI 9750-20 3U 0...750 V 0...20 A 5 kW pdf
PSI 9040-340 3U 0...40 V 0...340 A 6.6 kW pdf
PSI 9040-510 3U 0...40 V 0...510 A 10 kW pdf
PSI 9080-340 3U 0...80 V 0...340 A 10 kW pdf
PSI 9200-140 3U 0...200 V 0...140 A 10 kW pdf
PSI 9360-80 3U 0...360 V 0...80 A 10 kW pdf
PSI 9500-60 3U 0...500 V 0...60 A 10 kW pdf
PSI 9750-40 3U 0...750 V 0...40 A 10 kW pdf
PSI 91000-30 3U 0...1000 V 0...30 A 10 kW pdf
PSI 9080-510 3U 0...80 V 0...120 A 15 kW pdf
PSI 9200-210 3U 0...200 V 0...210 A 15 kW pdf
PSI 9360-120 3U 0...360 V 0...120 A 15 kW pdf
 PSI 9500-90 3U 0...500 V 0...90 A 15 kW pdf
PSI 9750-60  3U 0...750 V 0...60 A 15 kW pdf
PSI 91500-30 3U 0...1500 V 0...30 A 15 kW pdf



Modelle Serie PSI 10000 4U (30kW)

Modell Spannung Strom Leistung Datenblatt
PSI 10060-1000 4U 0...60 V 0...1000 A 30 kW pdf
PSI 10080-1000 4U 0...80 V 0...1000 A 30 kW pdf
PSI 10200-420 4U 0...200 V 0...420 A 30 kW  pdf
PSI 10360-240 4U 0...360 V 0...240 A 30 kW  pdf
PSI 10500-180 4U 0...500 V 0...180 A 30 kW  pdf
PSI 10750-120 4U 0...750 V 0...120 A 30 kW  pdf
PSI 11000-80 4U 0...1000 V 0...80 A 30 kW  pdf
PSI 11500-60 4U 0...1500 V 0...60 A 30 kW  pdf


Modelle Serie PSI 9000 15U (30kW - 45kW)

Modell Spannung Strom Leistung Datenblatt
PSI 9080-1020 15U 0...80 V 0...1020 A 30 kW pdf
PSI 9200-420 15U 0...200 V 0...420 A 30 kW pdf
PSI 9360-240 15U 0...360 V 0...240 A 30 kW pdf
PSI 9500-180 15U 0...500 V 0...180 A 30 kW pdf
PSI 9750-120 15U 0...750 V 0...120 A 30 kW pdf
PSI 91000-80 15U 0...1000 V 0...80 A 30 kW pdf
PSI 91500-60 15U 0...1500 V 0...60 A 30 kW pdf
PSI 9080-1530 15U 0...80 V 0...1530 A 45 kW pdf
PSI 9200-630 15U 0...200 V 0...630 A 45 kW pdf
PSI 9360-360 15U 0...360 V 0...360 A 45 kW pdf
PSI 9500-270 15U 0...500 V 0...270 A 45 kW pdf
PSI 9750-180 15U 0...750 V 0...180 A 45 kW pdf
PSI 91000-120 15U 0...1000 V 0...120 A 45 kW pdf
PSI 91500-90 15U 0...1500 V 0...90 A 45 kW pdf


Modelle Serie PSI 9000 24U (60kW - 90kW)

Modell Spannung Strom Leistung Datenblatt
PSI 9080-2040 24U 0...80 V 0...2040 A 60 kW pdf
PSI 9200-840 24U 0...200 V 0...840 A 60 kW pdf
PSI 9360-480 24U 0...360 V 0...480 A 60 kW pdf
PSI 9500-360 24U 0...500 V 0...360 A 60 kW pdf
PSI 9750-240 24U 0...750 V 0...240 A 60 kW pdf
PSI 91000-160 24U 0...1000 V 0...160 A 60 kW pdf
PSI 91500-120 24U 0...1500 V 0...120 A 60 kW pdf
PSI 9080-2550 24U 0...80 V 0...2550 A 75 kW pdf
PSI 9200-1050 24U 0...200 V 0...1050 A 75 kW pdf
PSI 9360-600 24U 0...360 V 0...600 A 75 kW pdf
PSI 9500-450 24U 0...500 V 0...450 A 75 kW pdf
PSI 9750-300 24U 0...750 V 0...300 A 75 kW pdf
PSI 91000-200 24U 0...1000 V 0...200 A 75 kW pdf
PSI 91500-150 24U 0...1500 V 0...150 A 75 kW pdf
PSI 9080-3060 24U 0...80 V 0...3060 A 90 kW pdf
PSI 9200-1260 24U 0...200 V 0...1260 A 90 kW pdf
PSI 9360-720 24U 0...360 V 0...720 A 90 kW pdf
PSI 9500-540 24U 0...500 V 0...540 A 90 kW pdf
PSI 9750-360 24U 0...750 V 0...360 A 90 kW pdf
PSI 91000-240 24U 0...1000 V 0...240 A 90 kW pdf
PSI 91500-180 24U 0...1500 V 0...180 A 90 kW pdf

>> Angebotsanfrage

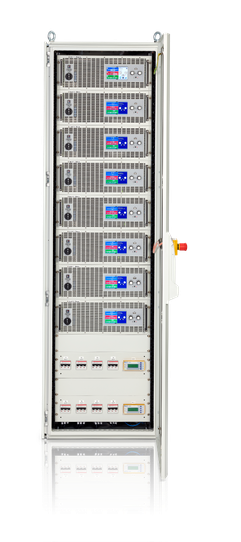

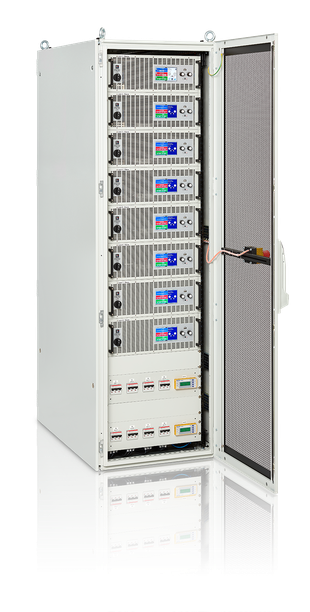

Systeme und Powerracks

Technische Daten

Nennleistungen:

30 kW, 45 kW, 60 kW, 75 kW, 90 kW, .. bis 2 MW
Nennspannungen:

80 V, 200 V, 360 V, 500 V, 750 V, 1500 V, 2000 V

Ströme:

bis 5000 A

Wichtigste Eigenschaften:

  • Fertig konfektioniert und anschlussfähig
  • Stand-alone nach EN 60950 (IT) oder EN 60204-1 (Maschinen)
  • Umfangreicher Funktionsgenerator, PV-, Brennstoffzellen- und Batteriesimulation
  • USB- und Analogschnittstelle serienmäßig
  • Optionale, digitale Schnittstellenmodule
  • Intuitiv bedienbares HMI über TFT-Touch-Display
  • IVI Driver, DBC files (CAN bus)
  • Sonderausstattung auf Anfrage

Weitere Rack-Lösungen, basierend auf allen Geräten durch volle Master/Slave Modularität,  auf Anfrage.
