DC/DC vysokonapětové moduly

DC/DC vysokonapěťové moduly a systémy

MMS systém - přehled

ISEG MMS System

Standardní modulární systém se skláda z 19"/6U racku a VN modulů. Díky širokému výběru modulů poskytuje MMS systém nejpokročilejší funkce pro generování nízkého a vysokého napětí. Společně s řídicím a konfiguračním serverem ICS2.5 systém běží na ovladači racku CC24 (od iseg) a poskytuje špičková řešení pro vysoce přesné aplikace s vysokým napětím.

Moduly:
EHS, EDS, EBS, ESS, EHR (new)
Racky:

ECH 54A / 55A / 56A
ECH 242 / 244 / 238 / 224
Rozhraní:

Touch display
Ethernet, WIFI, CAN

MMS moduly - přehled

Série	Display	Kanály	Vnom	Noise	Ch. Supply Principle	Floating Version	Konektory
EHS*	LED	4/8/16/32/48	0.1 - 20 kV	LN/VLN/ULN	Distinct Source	CG/CFG/FG	R51/SHV
EHR* (new)	LED	4	2 / 4 / 6 kV	LN / ULN**)	Distinct Source	CFG	SHV
EDS*	LED	16/24/32/48	0.5 - 3 kV	LN	Distributor	CFG	I52/SHV/R51
EBS*	LED	4/12/24	± 0.5 - 3 kV	LN	Bipolar Distributor	CFG	R51/SHV/LEM
ESS*	LED	1	10 / 20 / 30 kV	LN	Distinct Source/Sink	FG	SHV/GES
MPV*	LED	4/8	8/16/30/60/120 V	LN	Distinct Source	FG	D-SUB

*) Přehled modelů jednotlivých sérií naleznete v níže uvedených tabulkách .
**) ULN (ultra low noise) jen u High Precision modelu

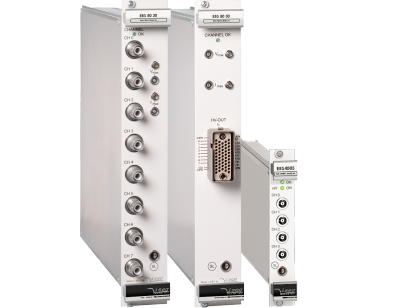

Série EHS

EHS Standard

(Skrolujte dolů pokud se zajímáte o verze EHS High Precision)

EHS Standard moduly jsou vícekanálové vysokonapět'ové napájecí zdroje systému MMS (Eurocard formatu). Poskytují k dispozici 16 / 32 kanálů, každý kanál má nezávislé řízení napětí a proudu. Moduly jsou vyrobeny z vysokoprecizních komponentů, jako je 24bitový ADC a až 20bitový DAC a poskytuje komplexní bezpečnostní funkce. Díky různým konfiguracím tyto moduly dokonale pokrývájí různé druhy aplikací. Modul EHS Standard existuje ve dvou plovoucích verzích, Common Floating Groud (CFG) a Floating Ground (FG).

Klíčové vlastnosti

4 / 8 / 16 / 32 kanálů,
100 V - 20 kV verze
Nízké zvlnění a šum,
(very low noise option VLN)
Hardware napět'ové a proudové limity
Řízení napětí a proudu jednotlivých kanálů
Programovatelné parametry (delayed trip etc.)

Aplikační oblasti

Napájení detektoru
Experimentální nastavení
Laboratorní použití

Typy modulů / EHS Standard

Specifications	EHS CFG (Common Floating Ground)	EHS FG (Floating Ground)
Polarity	factory fixed, positive or negative	factory fixed, positive or negative
Potential diffence	56 V channel/GND	20 V channel/channel/GND, opt. up to 2 kV
Ripple and noise (f > 10 Hz)	< 10 mV_p-p	< 10 mV_p-p
Temperature coefficient	50 ppm / K	50 ppm / K
Resolution voltage setting	2 • 10^-6 • V_nom	4 • 10^-5 • V_nom
Resolution current setting	2 • 10^-6 • I_nom	4 • 10^-5 • I_nom
Accuracy voltage measurement	± (0.01% • V_out +0.02% • V_nom)	± (0.01% • V_out +0.02% • V_nom)
Accuracy current measurement	± (0.02% • I_out +0.02% • I_nom)	± (0.02% • I_out +0.02% • I_nom)
Voltage ramp up / down	up to 0.2 • V_out /s \|opt. up to 0.75 • V_nom/s	up to 0.2 • V_out /s \|opt. up to 0.75 • V_nom/s
Protection	Safety loop, opt. INHIBIT per channel (ID / IU)	Safety loop, opt. INHIBIT per channel (ID / IU)
HV connector	R51 \| SHV	R51 \| SHV
Case	6U cassette, width 8 HP	6U cassette, width 8 HP
Datasheet Download	pdf

Modely EHS série (Common Ground)

Modely	kanály	výstupní napětí	výstupní proud	zvlnění & šum
EHS F101x-VLN	16	100 V	10 mA	3 mV
EHS 20101x-VLN	32	100 V	10 mA	3 mV
EHS F1 05x	16	500 V	8 mA	10 mV
EHS 201 05x	32	500 V	8 mA	10 mV
EHS F1 10x	16	1 kV	4 mA	15 mV
EHS 201 10x	32	1 kV	4 mA	15 mV
EHS F1 20x	16	2 kV	2 mA	20 mV
EHS 201 20x	32	2 kV	2 mA	20 mV
EHS F1 30x	16	3 kV	1.3 mA	20 mV
EHS 201 30x	32	3 kV	1.3 mA	20 mV
EHS F1 40x	16	4 kV	1 mA	20 mV
EHS 201 40x	32	4 kV	1 mA	20 mV

*) Specifikace objednávky:
Polarity: positive: x = p, negative: x = n
Floating: common floatign ground (CFG): y = 0, floating ground: y = 6

Very low noise (EHS standard): VLN

Modely EHS série ( Common Floating Ground)

Modely	kanály	výstupní napětí	výstupní proud	zvlnění & šum
EHS 8y 01x	8	100 V	10 mA	3 mV
EHS Fy 01x	16	100 V	10 mÄ	3 mV
EHS 8y 05x	8	500 V	15 mA	10 mV
EHS Fy 05x	16	500 V	15 mA	10 mV
EHS 8y 10x	8	1 kV	8 mA	10 mV
EHS Fy 10x	16	1 kV	8 mA	10 mV
EHS 8y 20x	8	2 kV	4 mA	10 mV
EHS Fy 20x	16	2 kV	4 mA	10 mV
EHS 8y 30x	8	3 kV	3 mA	10 mV
EHS Fy 30x	16	3 kV	3 mA	10 mV
EHS 8y 40x	8	4 kV	2 mA	10 mV
EHS Fy 40x	16	4 kV	2 mA	10 mV
EHS 8y 60x	8	6 kV	1 mA	10 mV
EHS Fy 60x	16	6 kV	1 mA	10 mV
EHS 4y 80x	4	8 kV	1 mA	10 mV
EHS 4y 100x	4	10 kV	0.7 mA	10 mV
EHS 4y 150x	4	15 kV	0.5 mA	10 mV
EHS 4y 200x	4	20 kV	0.4 mA	10 mV

>>cenová poptávka

EHS High Precision

EHS High Precision moduly jsou vícekanálové vysokonapět'ové napájecí zdroje systému MMS (Eurocard formatu), s nejlepši stabilitou, teplotními koeficienty a velmi nízkou charakteristikou zvlnění a šumu. K dispozici jsou modely až se 16ti kanály, přičemž každý kanál má nezávislé ovládání napětí a proudu. Ve srovnání s moduly EHS Standard, jsou moduly EHS High Precision vybaveny druhým rozsahem měření proudu pro přesné měření nízkých proudů. Přepínání rozsahů měření se provádí automaticky.

Díky různým konfiguracím tyto moduly dokonale pokrývájí mnoho typů aplikací. Moduly typu EHS High Precision jsou k dispozici ve dvou plovoucích verzích, Common Floating Groud (CFG) a Floating Ground (FG).

Klíčové vlastnosti

4 / 8 / 16 kanálů,
100 V - 20 kV verze
Extrémě vysoká stabilita, nízký teplotní koeficient
Velmi nízké zvlnění a šum
Druhý rozsah měření proudu 20µA pro vysoké rozlišení
Hardware napět'ové a proudové limity
Řízení napětí a proudu jednotlivých kanálů
Programovatelné parametry (delayed trip etc.)

Aplikační oblasti

Napájení detektoru
Experimentální nastavení
Laboratorní použití

Typy modulů / EHS High Precision

Specifications	EHS HP CFG (Common Floating Ground)	EHS HP FG (Floating Ground)
Polarity	factory fixed, positive or negative
Potential diffence	56 V channel/GND	20 V channel/channel/GND, opt. up to 2 kV
Ripple and noise (f > 10 Hz)	< 3 - 10 mV
Temperature coefficient	30 ppm/K \| 10 ppm/K (option TC)
Resolution voltage setting	2 • 10^-6 • V_nom
Resolution current setting (Iout>20µA)	2 • 10^-6 • I_nom
Accuracy voltage measurement	± (0.01% • V_out +0.01% • V_nom)
Accuracy current measurement (Iout>20µA)	± (0.01% • I_out +0.02% • I_nom)
Accuracy current measurement (Iout<20µA)	± (0.01% • I_out +4 nA)
HV connector	R51 \| SHV
Case	6U cassette, width 8 HP
Datasheet Download	pdf

Modely EHS High Precision

Modely	kanály	výstupní napetí	výstupní proud	nízký výstupní proud / opce: L	zvlnění & šum
EHS 8y 01x	8	100 V	10 mA	100 µA	3 mV
EHS Fy 01x	16	100 V	10 mA	100 µA	3 mV
EHS 8y 05x	8	500 V	10 mA	100 µA	3 mV / CFG: 5mV
EHS Fy 05x	16	500 V	10 mA	100 µA	3 mV / CFG: 5mV
EHS 8y 10x	8	1 kV	8 mA	100 µA	3 mV / CFG: 5mV
EHS Fy 10x	16	1 kV	8 mA	100 µA	3 mV / CFG: 5mV
EHS 8y 20x	8	2 kV	4 mA	100 µA	5 mV
EHS Fy 20x	16	2 kV	4 mA	100 µA	5 mV
EHS 8y 30x	8	3 kV	3 mA	100 µA	5 mV
EHS Fy 30x	16	3 kV	3 mA	100 µA	5 mV
EHS 8y 40x	8	4 kV	2 mA	100 µA	5 mV
EHS Fy 40x	16	4 kV	2 mA	100 µA	5 mV
EHS 8y 60x	8	6 kV	1 mA	100 µA	5 mV
EHS Fy 60x	16	6 kV	1 mA	100 µA	5 mV
EHS 4y 80x	4	8 kV	1 mA	100 µA	5 mV
EHS 4y 100x	4	10 kV	0.7 mA	100 µA	5 mV
EHS 4y 150x	4	15 kV	0.5 mA	100 µA	5 mV
EHS 4y 200x	4	20 kV	0.4 mA	100 µA	10 mV

Specifikace opcí:

Polarity: positive: x = p, negative: x = n
Floating: common floatign ground (CFG): y = 2

Floating ground: y = 4

Very low noise (EHS standard): VLN

Lower temperature coefficient: TC

Single channel inhibit - down: ID

Single channel inhibit - up: IU

Voltage correction by temperature: VCT

Lower output current: L (lower nom. output current)

>> cenová poptávka

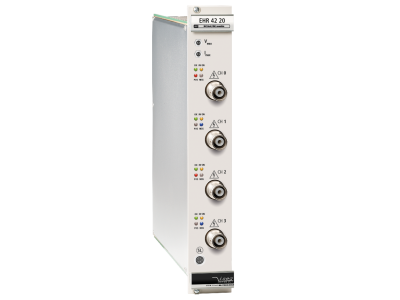

Série EHR

EHR (new) - VN moduly s přepínatelnou polaritou

(CFG = Common Floating Ground)

U nové řady EHR se jedná o vícekanálové vysokonapěťové moduly - vybavené nejlepší technologií generace HV iseg pro systém MMS

(formát Eurokarty). Moduly jsou vyrobeny z vysoce přesných komponentu, jako je 24bitový ADC a až 20bitový DAC a poskytuje komplexní bezpečnostní prvky. EHR je vybaven vysokonapěťovými kanály, každý s nezávislým řízením napětí a proudu a reverzibilní polaritou. Flexibilní 6kV kanál poskytuje maximální všestrannost: Se třemi elektronicky přepínatelnými režimy generace HV může dodávat 4 mA až do napětí 2 kV, 3 mA až

do 4 kV nebo 2 mA až do 6 kV. Alternativně může být EHR vybaven cenově výhodnými pevnými kanály 2kV/6mA. Tím, že nabízí různé konfigurace a možnosti, modul dokonale pokrývá různé typy aplikací, jako je napájení detektoru, experimentální nastavení nebo použití v laboratoři.

Klíčové vlastnosti

4 kanály
Elektronicky reverzibilní polarita
2 kV / 6 kV verze
6 kV kanál s elektronicky přepínatelnými režimy :

4 mA až do napětí 2 kV, 3 mA až do 4 kV nebo 2 mA až do 6 kV
Velmi nízké zvlnění a šum
Druhý rozsah měření proudu 20µA pro vysoké rozlišení
Hardware napět'ové a proudové limity
Řízení napětí a proudu jednotlivých kanálů

Aplikační oblasti

Víocekanálové napájení VN polovodičových detektorů
Experimentální fyzika
Laboratorní použití

Typy modulů / EHR

Specifications	EHR Standard	EHR High Precision
Polarity	electronically switchable	electronically switchable
Ripple and noise (f > 10 Hz)	< 10 mV	< 2-3 mV
Temperature coefficient	< 50 ppm / K	< 30 ppm / K, opt. 10 ppm/K (TK)
Resolution voltage setting	2 • 10^-6 • V_nom	2 • 10^-6 • V_nom
Resolution current setting	2 • 10^-6 • I_nom	2 • 10^-6 • I_nom
Resolution voltage measurement	2 • 10^-6 • V_nom	1 • 10^-6 • V_nom
Resolution current measurement - full range	2 • 10^-6 • I_nom	1 • 10^-6 • I_nom
Resolution current measurement - 2nd range	n/a	50pA [ Iout < 20µA ]
Accuracy voltage measurement *	± (0.01% • V_out +0.02% • V_nom)	± (0.01% • V_out +0.01% • V_nom)
Accuracy current measurement * - full range	± (0.01% • I_out +0.02% • I_nom)	± (0,01% • I_out +0,01% • I_nom)
Accuracy current measurement * - 2nd range	n/a	± (0,01% • I_out + 4 nA)
Rate of voltage change	1 •10^-6 • V_out /s up to 0.2 • V_nom/s	1 •10^-6 • V_out /s up to 0.2 • V_nom/s
Protection	INHIBIT (option), Safety loop, short circuit, overload, hardwawre V/I limits	INHIBIT (option), Safety loop, short circuit, overload, hardwawre V/I limits
HV connector	SHV	SHV
Case	6U cassette, width 8 HP	6U cassette, width 8 HP
Datasheet Download	pdf	pdf

*) All specifications guaranteed from 1% . Vmode < Vout < Vmode

Modely série EHR

Modely	Kanály	Přesnost	Výstupní napětí	Výstupní proud	VN režimy (Vmode / Imode)
EHR 40 20	4	Standard	2 kV	6 mA
EHR 40 60	4	Standard	6 kV	4 mA	6 kV / 2 mA Ι 4 kV / 3 mA Ι 2 kV / 4 mA
EHR 42 20	4	High	2 kV	6 mA	2 kV / 6 mA
EHR 42 60	4	High	6 kV	4 mA	6 kV / 2 mA Ι 4 kV / 3 mA Ι 2 kV / 4 mA

>> cenová poptavka

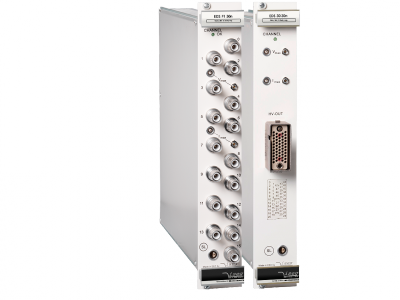

Série EDS

EDS distribuční VN moduly s CFG

(CFG = Common Floating Ground)

Cenově efektivní distribuční moduly EDS jsou vícekanálové vysokonapět'ové napájecí zdroje systému MMS (Eurocard formatu). Jsou k dispozici jako low cost verze se sníženým rozlišením a přesností měření proudu. ESD se dodává se společnou plovoucí zemí pro snížení úrovně napět'ového šumu. K dispozici jsou modely až se 48 kanály, přičemž má každý kanál nezávislé ovládání napětí. Moduly jsou vyrobeny z vysoce přesných komponentů, jako je 24bitový ADC a až 20bitový DAC a poskytují komplexní bezpečnostní funkce.

Klíčové vlastnosti

16 / 24 / 32 / 48 kanálů, 500 V - 3 kV verze
Nízkonákladové verze (nejlepší cena za kanál)
se sníženou přesností měření proudu
Velmi nízké zvlnění a šum
Druhý rozsah měření proudu 20µA pro vysoké rozlišení
Hardware napět'ové a proudové limity
Řízení napětí a proudu jednotlivých kanálů
Programovatelné parametry (delayed trip etc.)

Aplikační oblasti

Víocekanálová distribuce VN pro polovodičové detektory
Experimentální fyzika
Laboratorní použití

Typy modulů / EDS Standard

Specifications	EDS Standard	EDS Low Cost
Polarity	factory fixed, positive or negative	factory fixed, positive or negative
Ripple and noise (f > 10 Hz)	< 5 mV	< 10 mV
Temperature coefficient	< 20 ppm / K	< 20 ppm / K
Resolution voltage setting	2 • 10^-6 • V_nom	2 • 10^-6 • V_nom
Resolution voltage measurement	2 • 10^-6 • V_nom	2 • 10^-6 • V_nom
Resolution current measurement	1 • 10^-4 • I_nom	5 • 10^-4 • I_nom
Accuracy voltage measurement	± (0.01% • V_out +0.02% • V_nom)	± (0.01% • V_out +0.02% • V_nom)
Accuracy current measurement	± (0.1% • I_out +0.1% • I_nom)	± (1% • I_out +1% • I_nom)
Voltage ramp up / down	up to 0.2 • V_out /s \|opt. up to 0.75 • V_nom/s	up to 0.2 • V_out /s \|opt. up to 0.75 • V_nom/s
Protection	Safety loop	Safety loop
HV connector	R51 \| SHV \| I52	R51 \| SHV \| I52
Case	6U cassette, width 8 HP	6U cassette, width 8 HP
Datasheet Download	pdf

Modely série EDS

Modely	Kanály	Výstupní napětí	Výstupní proud
EDS F1 10x	16	1 kV	1 mA
EDS 18y 10x	24	1 kV	1 mA
EDS 30y 10x	48	1 kV	1 mA
EDS F1 30x	16	3 kV	500 µA
EDS 18y 30x	24	3 kV	500 µA
EDS 30y 30x	48	3 kV	500 µA

Specifikace objednávky:

Polarita: positivní: x = p, negativní: x = n

Low cost: standard : y = 1, low cost: y = 3

>>cenová poptávka

Série EBS

EBS bipolarní 4-kvadrantové VN moduly s CFG

(CFG = Common Floating Ground)

Bipolární distribuční moduly EBS jsou vícekanálové vysokonapět'ové napájecí zdroje systému MMS (Eurocard formatu), s plnou schopností

4 kvadrantů. EBS moduly lze použít jako bipolární proudové zátěže a zdroje, což dokonale pokrývá požadavky elektronických optických systémů nebo kapacitních zátěží. EBS pracuje na principu společné plovoucí země, za účelem snížení hladiny šumu napětí. EBS moduly poskytují až 24 kanálů, pričemž kažký jednotlivý kanál má nezávislé řízení napětí až do 3 kV rozdílu kanálového napětí (channel-voltage-difference). Konfigurace výstupního napětí a proudu lze přizpůsobit požadavkům.

Moduly EBS jsou vyrobeny z vysoce přesných komponentů, jako je 24bitový ADC a až 20bitový DAC a poskytují komplexní bezpečnostní funkce.

Klíčové vlastnosti

4 / 12 / 24 kanálů, 500 V - 3 kV verze a individuální verze
4-kvadranty, použitelné jako bipolární proudové zátěže a zdroje
Velmi nízké zvlnění a šum
Druhý rozsah měření proudu 20µA pro vysoké rozlišení
Hardware napět'ové a proudové limity
Řízení napětí a proudu jednotlivých kanálů
Programovatelné parametry (delayed trip etc.)

Aplikační oblasti

Ideální pro elektronové optické systémy a kapacitní zátěže
Experimentální fyzika
Laboratorní použití

Typy modulů / EBS série

Specifications	EBS Standard
Polarity	bipolar 4 quadrant
Ripple and noise	< 20 mV
Temperature coefficient voltage measurement	< 20 ppm / K
Temperature coefficient current measurement	< 100 ppm / K
Resolution voltage setting	2 • 10^-6 • V_nom
Resolution voltage measurement	2 • 10^-6 • V_nom
Resolution current measurement	1 • 10^-4 • I_nom
Accuracy voltage measurement	± (0.01% • V_out +0.02% • V_nom)
Accuracy current measurement	± (0.2% • I_out +0.2% • I_nom)
Voltage ramp up / down	1 • 10^-6 • V_nom up to 1 • V_nom/s
Protection	Safety loop
HV connector	R51 \| SHV
Case	6U (8HP) cassette
Datasheet Download	pdf

Modely série EBS

Model	Kanály	Výstupní napětí	Výstupní proud	Max V_Diff CH-to-CH	Výška
EBS C0 05	12	± 500 V	± 1 mA	1 kV	6U
EBS 180 05	24	± 500 V	± 1 mA	1 kV	6U
EBS C0 12	12	± 1.2 kV	± 1 mA	1.2 kV	6U
EBS 180 12	24	± 1.2 kV	± 1 mA	1.2 kV	6U
EBS C0 30	12	± 3 kV	± 0.5 mA	3 kV	6U
EBS 1803 0	24	± 3 kV	± 0.5 mA	3 kV	6U

Specifikace opcí:
Active safety loop: SLA
Internally powered safety loop: SLP

>>cenová poptávka

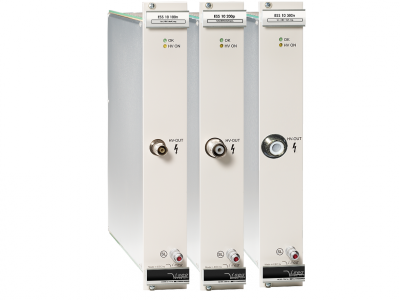

Série ESS

ESS jednokanálové 2-kvadrantové VN moduly s FG
(FG = Floating Ground)

Moduly ESS jsou jednokanálové vysokonapět'ové napájecí zdroje systému MMS (Eurocard formatu), s možností 2 kvadrantů. ESS moduly lze použít jako unipolární proudové zátěže a zdroje, což dokonale pokrývá požadavky elektronově optických systémů nebo kapacitních zátěží. ESS pracuje na principu plovoucí země, za účelem snížení hladiny šumu napětí. Konfigurace výstupního napětí a proudu lze přizpůsobit dle požadavků.

Moduly EBS jsou vyrobeny z vysoce přesných komponentů, jako je 24bitový ADC a až 20bitový DAC a poskytují komplexní bezpečnostní funkce.

Klíčové vlastnosti

1 kanál, 10 / 20 / 30 kV a verze dle individuálních zakázek
2-kvadranty, použitelné jako unipolární proudové zátěže a zdroje
Velmi nízké zvlnění a šum
Princip plovoucí země (Floating ground principle)
Programovatelné parametry (delayed trip etc.)

Aplikační oblasti

Ideální pro elektronové optické systémy a kapacitní zátěže
Experimentální fyzika
Laboratorní použití

Typy modulů / ESS série

Specifications	ESS Standard
Polarity	factory fixed positive or negative
Ripple and noise	< 0.6 - 2.5 V_p-p
Temperature coefficient	< 100 ppm / K
Resolution voltage setting	2 • 10^-5 • V_nom
Resolution current setting	2 • 10^-5 • I_nom
Resolution voltage measurement	< 1 • 10^-5 • V_nom
Resolution current measurement	< 1 • 10^-5 • I_nom
Accuracy voltage measurement	± (0.2% • V_out +0.1% • V_nom)
Accuracy current measurement	± (0.2% • I_out +0.1% • I_nom)
Voltage ramp up / down	1up to 0.1 • V_nom /s \| opt. up to 1 • V_nom/s
Protection	Safety loop
HV connector	SHV \| GES
Case	6U cassette, width 8 HP
Datasheet Download	pdf

Modely série ESS

Model	Kanály	Výstupní napětí	Výstupní proud	Zvlnění a šum
ESS 10 100x	1	10 kV	± 4 mA	< 2.5 V_p-p
ESS 10 200x	1	20 kV	± 2 mA	< 0.6 V_p-p
ESS 10 300x	1	30 kV	± 1 mA	< 1 V_p-p

Specifikace opcí:

Polarita: pozitivní: x = p, negativní: x = n
GES konektor: GES

>>cenová poptávka
